消防水泵出水管水錘消除器檢測安裝不符合要求

.問題描述

消防水泵出水管上需設置水錘消除器時，由于設計錯誤或施工安裝錯誤，消防水泵出水管水錘消除器不能發揮其作用?！緢D示1】

2.規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：

       5.5.11消防水泵出水管應進行停泵水錘壓力計算，并宜按下列公式計算，當計算所得的水錘壓力值超過管道試驗壓力值時，應采取消除停泵水錘的技術措施。停泵水錘消除裝置應裝設在消防水泵出水總管上，以及消防給水系統管網其他適當?shù)奈恢??！緢D示2】

       8.3.3消防水泵出水管上的止回閥宜采用水錘消除止回閥，當消防水泵供水高度超過24m時，應采用水錘消除器。當消防水泵出水管上設有囊式氣壓水罐時，可不設水錘消除設施。

應對措施：

       消防泵房管路安裝前，應計算復核管網是否存在超壓風險。當消防水泵供水高度超過24m，或計算所得的水錘壓力值超過管道試驗壓力值時，應采取消除停泵水錘的技術措施，如設置水錘消除器等。

3.圖示說明

1）錯誤做法

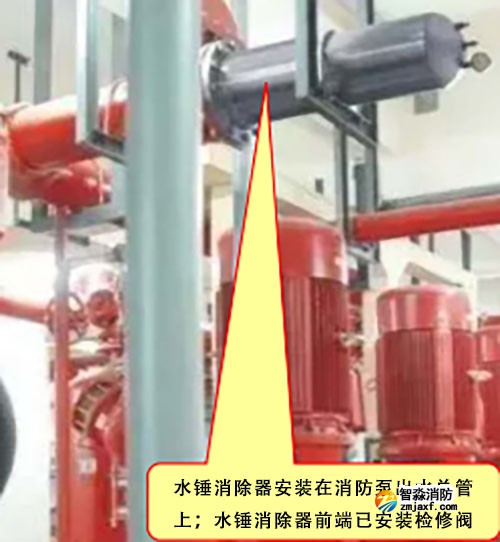

圖示1

 2）正確做法

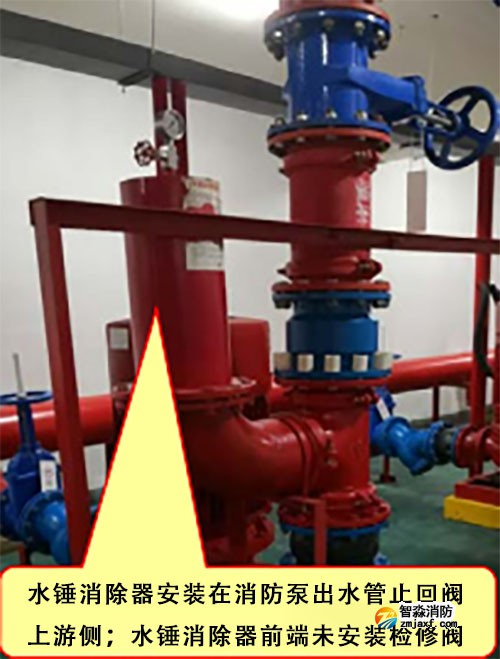

圖示2
